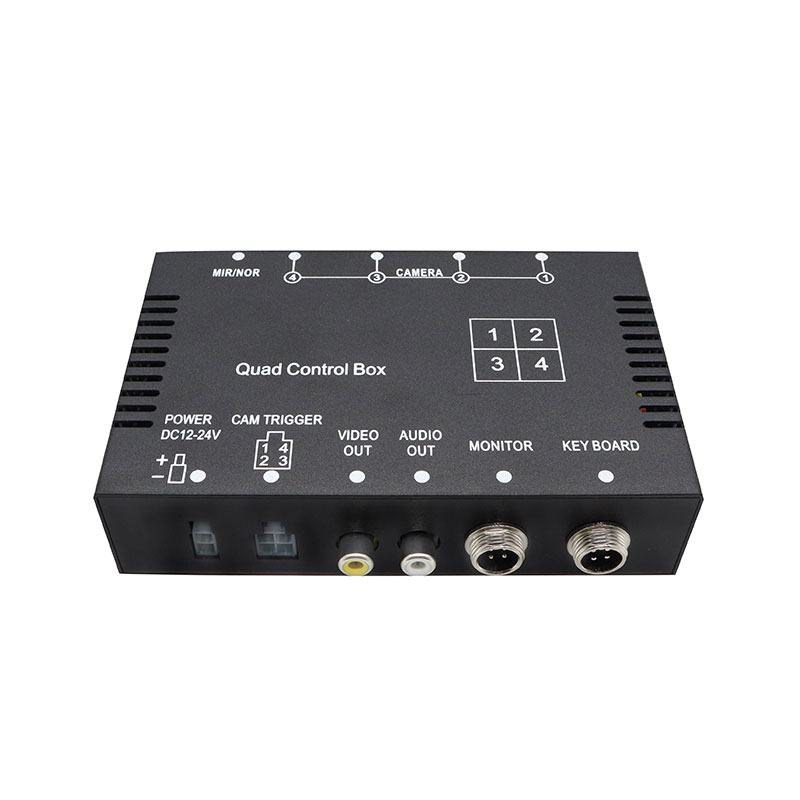

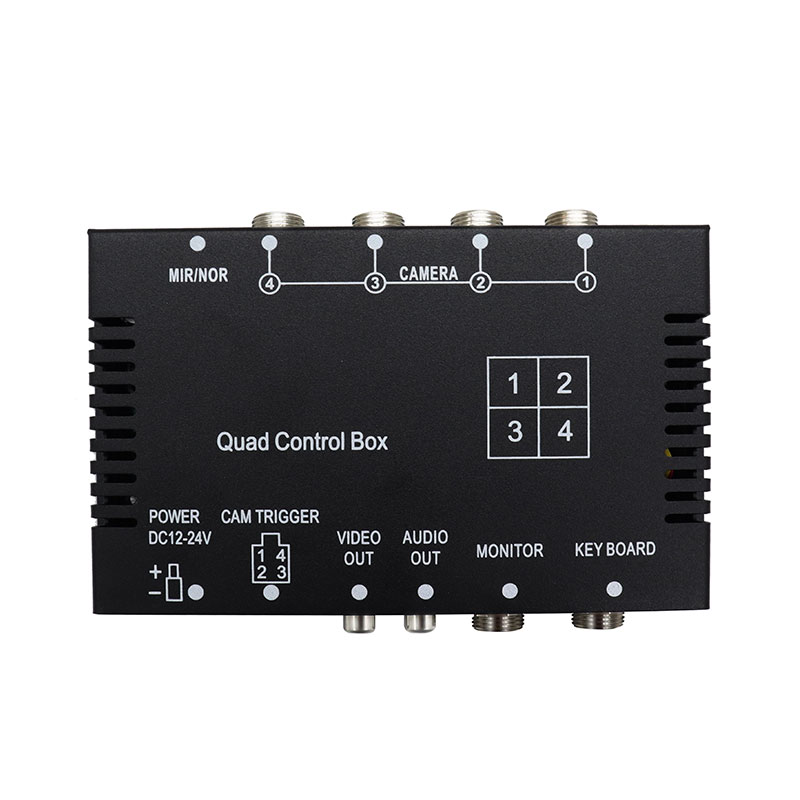

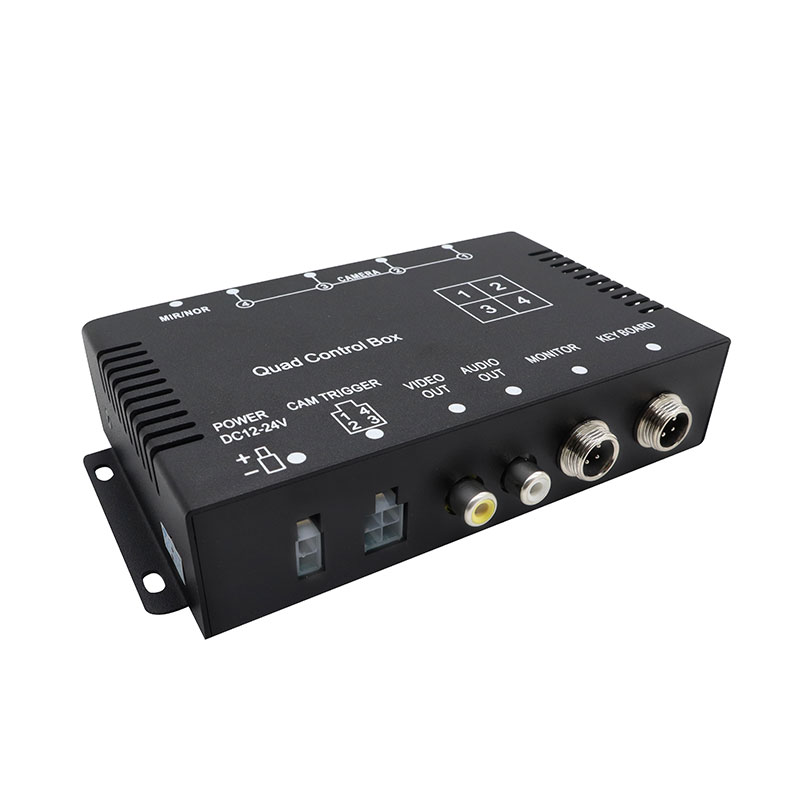

صندوق التحكم في فيديو السيارة 4CH لعرض الكاميرات المتعددة وتبديل الكاميرا

بدلاً من توصيل كاميرات متعددة مباشرة بأجهزة تحكم منفصلة، ​​توفر وحدة التحكم 4 مدخلات للكاميرا في وحدة مدمجة واحدة، مما يسمح باختيار طرق عرض مختلفة للكاميرا وعرضها من خلال شاشة السيارة. يدعم النظام أربع كاميرات مركبة CVBS ويمكنه تقسيم أو تبديل عرض الفيديو تلقائيًا وفقًا لوضع التشغيل المحدد. يمكن تشغيل كل كاميرا على حدة، بينما يمكن للنظام عرض الكاميرا المقابلة تلقائيًا في وضع ملء الشاشة عند تنشيط إشارة التشغيل.  تدعم كل قناة إعدادات المرآة / الصورة العادية المستقلة، مما يجعل النظام مناسبًا لأوضاع تركيب الكاميرا المختلفة. بعد إلغاء إشارة التشغيل، يمكن للنظام تأخير عودة الصورة لمدة ثانيتين تقريبًا قبل العودة إلى حالة العرض السابقة. وهذا يجعل المنتج مناسبًا لتبديل كاميرا السيارة، وأنظمة كاميرا الرؤية الخلفية، ومراقبة الكاميرات المتعددة وأنظمة فيديو المركبات التجارية.

ميزات المنتج

1. 4CH مدخلات الكاميرا المتعددة

تدعم وحدة التحكم أربعة مدخلات لكاميرات CVBS، مما يسمح بدمج كاميرات المركبات المتعددة في نظام مراقبة فيديو واحد.

يمكن ربطه مع:

• الكاميرا الأمامية
• كاميرا الرؤية الخلفية
• كاميرا الجانب الأيسر
• الكاميرا الجانبية اليمنى

وهذا يجعلها مناسبة لأنظمة مراقبة المركبات ذات 4 كاميرات.

2. التبديل التلقائي للكاميرا

عند تنشيط إشارة الزناد، يمكن للكاميرا المقابلة أن تتحول تلقائيًا إلى عرض ملء الشاشة.

هذه الوظيفة مفيدة لتطبيقات مثل:

• عكس تفعيل الكاميرا
• مراقبة إشارة الانعطاف
• تفعيل الكاميرا الجانبية
• مراقبة الباب أو السيارة الخاصة

3. التحكم في الزناد الفردي

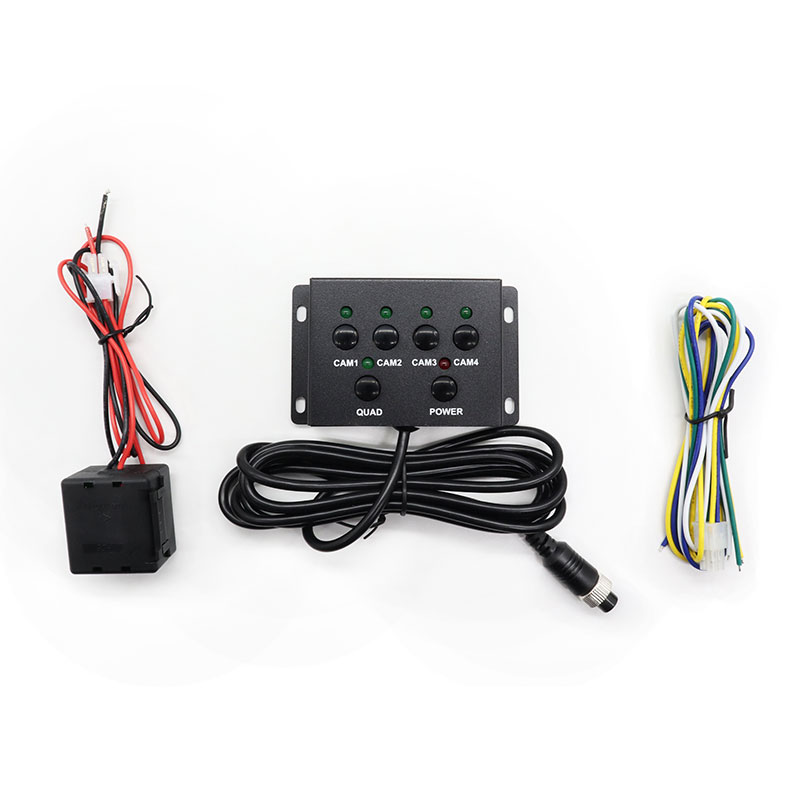

يمكن تشغيل كل كاميرا بشكل منفصل. يمكن للمستخدم تحديد أي من قنوات الكاميرا الأربع من خلال سلك الزناد أو التشغيل اليدوي، مما يوفر تحكمًا مرنًا لتكوينات السيارة المختلفة.

4. أولوية الكاميرا القابلة للتكوين

يدعم النظام إعدادات أولوية العرض لما يلي: CAM1 / CAM2 / CAM3 / CAM4. يتيح ذلك للقائم بالتثبيت تحديد الكاميرا التي يجب أن تحظى بالأولوية عند تلقي إشارات تشغيل متعددة.

5. خيارات موصل الفيديو المتعددة

إخراج الفيديو متاح من خلال: موصل الطيران RCA/4P. وهذا يوفر المرونة للتكامل مع أنظمة مراقبة المركبات وأسلاك الكاميرا المختلفة.

معلمات المنتج

نوع المنتج: D1 4CH صندوق التحكم بالفيديو للمركبة

إدخال الكاميرا: 4CH كفبس

اختيار الكاميرا: الزناد الفردي / الاختيار اليدوي

عرض: التبديل التلقائي بملء الشاشة

أولوية العرض: CAM1 / CAM2 / CAM3 / CAM4

إعداد الصورة: عادي / مرآة

وظيفة الزناد: مشغل الكاميرا الفردية

تأخير عودة الزناد: تقريبا. 2 ثانية

تنسيق الفيديو: بال / نتسك

صوتي: دعم إخراج الصوت

انتاج الطاقة: 12 فولت للكاميرات وشاشات الكريستال السائل

جهد العمل: 9 فولت-32 فولت

حماية: الجهد العالي / الجهد المنخفض / حماية الزائد

موصل إخراج الفيديو: طيران RCA/4P

البعد: 155 × 87 × 32 ملم

سيناريوهات التطبيق

1. نظام كاميرا الشاحنة

يمكن لوحدة التحكم توصيل كاميرات متعددة بنظام كاميرا الشاحنة، بما في ذلك الكاميرات الأمامية والخلفية والجانبية.

2. مراقبة المركبات التجارية

مناسب لأنظمة مراقبة الفيديو للمركبات التجارية حيث يلزم توصيل عدة كاميرات بشاشة عرض مركبة واحدة.

يمكن أن تشمل التطبيقات ما يلي:

• شاحنات التسليم
• المركبات اللوجستية
• مركبات الخدمة
• مركبات المرافق
• الشاحنات التجارية
• نظام كاميرا الحافلة

يمكن دمج وحدة التحكم بالفيديو 4CH في أنظمة كاميرا الحافلة للمراقبة الأمامية والخلفية والجانبية.

3. مركبة البناء

مناسبة للبناء والمركبات الخاصة التي تتطلب مشاهدات متعددة للكاميرات حول السيارة.

تشمل الأمثلة ما يلي:

• شاحنات قلابة
• شاحنات خلط الخرسانة
• حفارات
• اللوادر ذات العجلات
• المركبات ذات الأغراض الخاصة
• نظام كاميرا الرؤية الخلفية

يمكن استخدام وحدة التحكم كوحدة تحكم احتياطية للكاميرا لعرض الكاميرا الخلفية تلقائيًا عند تنشيط الزناد العكسي.

4. نظام مراقبة متعدد الكاميرات

بالنسبة للمركبات التي تتطلب زوايا مشاهدة متعددة، توفر وحدة التحكم في الفيديو متعددة الكاميرات تبديلًا مركزيًا للكاميرا وإدارة العرض.

التكوين النموذجي لكاميرا السيارة

نظام السيارة النموذجي ذو 4 كاميرات:

• CAM1 → كاميرا الرؤية الأمامية
• CAM2 → الرؤية الخلفية / الكاميرا الاحتياطية
• CAM3 → كاميرا الرؤية الجانبية اليسرى
• CAM4 → كاميرا الرؤية الجانبية اليمنى

يتحكم:

سلك الزناد / الاختيار اليدوي

عرض: التبديل التلقائي بملء الشاشة

صورة: عادي / مرآة قابلة للتحديد

فيديو: كفبس

قوة: 9-32 فولت

التعليمات

Q1: كم عدد الكاميرات التي يمكن أن يدعمها صندوق التحكم بالفيديو هذا؟

تدعم وحدة التحكم 4 مدخلات للكاميرا CVBS.

Q2: هل يمكن تشغيل كل كاميرا على حدة؟

نعم. يمكن تشغيل كل كاميرا بشكل فردي من خلال سلك الزناد.

Q3: هل يمكن للكاميرا أن تظهر تلقائيًا في وضع ملء الشاشة؟

نعم. عند تنشيط إشارة الزناد المقابلة، يمكن للكاميرا المحددة التبديل تلقائيًا إلى عرض ملء الشاشة.

س4: هل يمكنني اختيار الكاميرا يدويًا؟

نعم. يمكن اختيار أي من قنوات الكاميرا الأربع من خلال وظيفة التحكم.

س5: هل يمكن لكل كاميرا استخدام إعداد مرآة مختلف؟

نعم. تدعم كل قناة إعدادات الصورة العادية أو المعكوسة المستقلة.

س6: ما هي المركبات التي يمكنها استخدام وحدة التحكم هذه؟

يمكن استخدامه للشاحنات والحافلات والمركبات التجارية ومركبات البناء والمركبات الخاصة وأنظمة كاميرات الأسطول.

س7: هل يدعم مركبات 24 فولت؟

نعم. جهد التشغيل هو 9-32 فولت، مما يجعله مناسبًا لتطبيقات المركبات 12 فولت و24 فولت.

س8: هل تدعم وحدة التحكم PAL وNTSC؟

نعم. يتم دعم تنسيقات الفيديو PAL وNTSC.

س9: هل يدعم الصوت؟

نعم. وحدة التحكم تدعم إخراج الصوت.

س10: ماذا يحدث بعد إلغاء الزناد؟

بعد إلغاء المشغل، يمكن أن تظل الصورة لمدة ثانيتين تقريبًا قبل العودة إلى حالة العرض السابقة.
